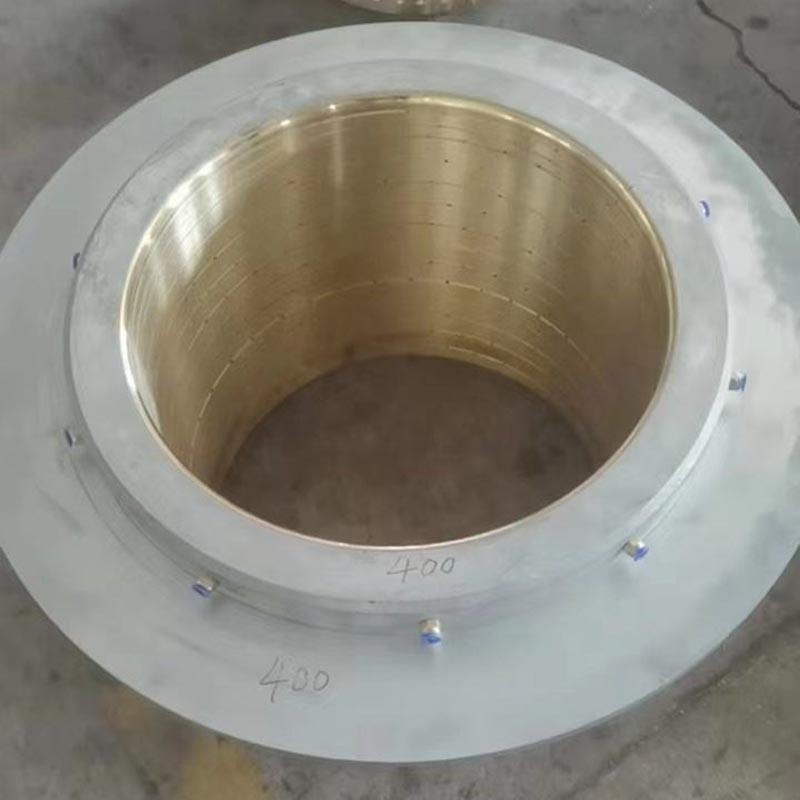

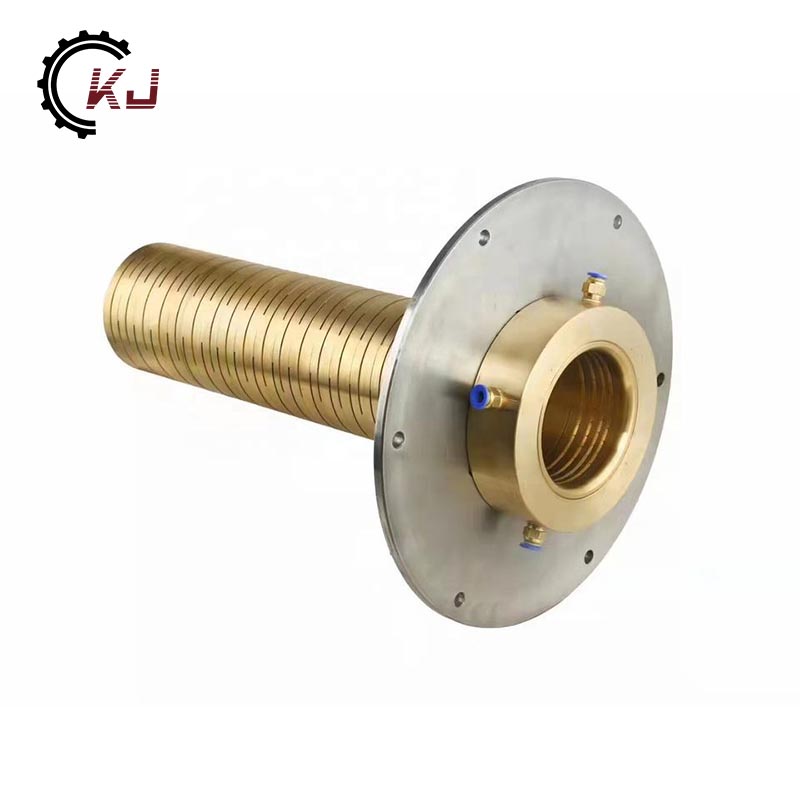

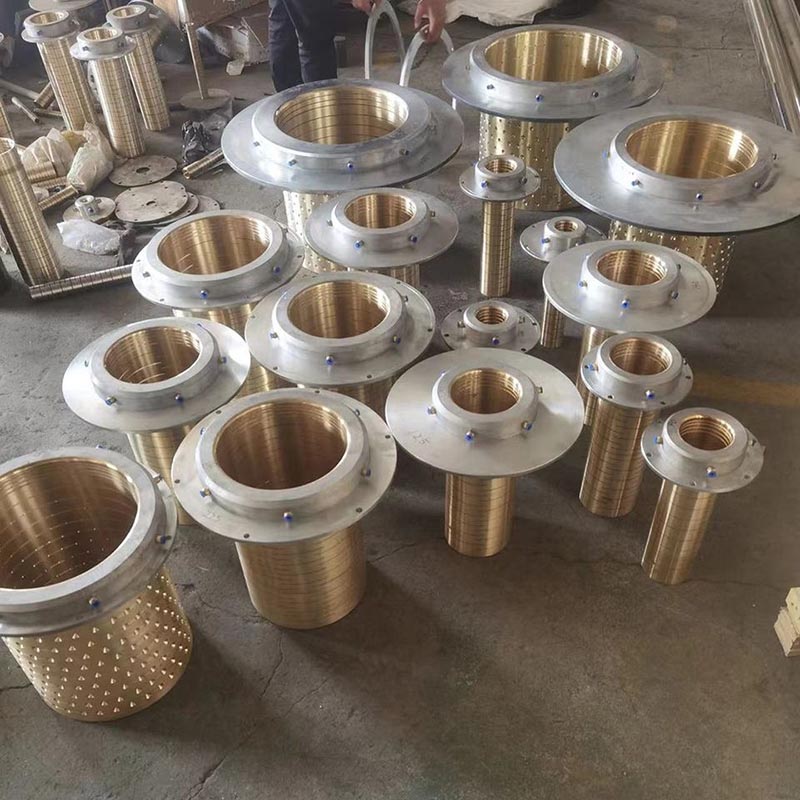

Kalibrator rur z tuleją PE

Tuleja rurowa PE z podwójnym pierścieniem wodnym Kalibrator rur rękawowych PE

Tuleja kalibracyjna/kalibrator

Funkcja tulei kalibrującej polega głównie na schładzaniu półwyrobu rury w matrycy wytłaczającej oraz ustalaniu zewnętrznej średnicy półwyrobu rury i przycinaniu powierzchni rury.

Sekwencja procesu produkcyjnego

A. Z grubsza obrobić otwór wewnętrzny za pomocą grubościennej rury stalowej Q235, pozostawiając naddatek wymiarowy na otwór wewnętrzny poddany obróbce zgrubnej.

B. Wywierć otwory przelotowe, aby uzyskać prawdziwe otwory.

C. Zespawać połączony płaszcz, przegrodę i złącza rurowe każdego wlotu i wylotu.

D. Wyżarzanie w celu wyeliminowania naprężeń spawalniczych.

mi. Zakończ toczenie wewnętrznego otworu tulei kalibrującej i powierzchni czołowej ogranicznika pozycjonującego oraz otworu wewnętrznego do wymiaru rysunku

Środki ostrożności przy stosowaniu rozmiarów rękawów

A. Podczas montażu tulei kalibrującej należy obchodzić się z nią ostrożnie i nie pozwalać na uderzanie młotkiem ręcznym, aby zapobiec deformacji tulei kalibracyjnej.

B. Przed użyciem tulei kalibrującej należy dokładnie oczyścić powierzchnię otworu wewnętrznego, nie dopuszcza się do powstania zadziorów ani zabrudzeń.

C. Podczas instalowania tulei kalibrującej należy zwrócić uwagę na dokładność koncentryczności wewnętrznego otworu tulei kalibrującej i wewnętrznego otworu matrycy, aby zapewnić płynne działanie wymiarowania, chłodzenia i kształtowania wytłaczanego półwyrobu rurowego.
